音频服务 Audio Service

小技巧

如果图片看不清楚。你可以 在图片上点击鼠标右键 –> 在新标签页中打开图片 ，然后你可以放大、缩小、移动图片。

audio_service.c.

概述

音频服务 Audio Servcie，可能是为 DuerOS Servcie、BlueTooth Service 等 音频子服务 提供一个框架 —— 前者是父类，后者是子类。

但实际上，只有 DuerOS Servcie 是按 Audio Servcie 这个框架实现的；BlueTooth Service 则 与 Audio Servcie 相差甚远。

当前的代码实现（如 DuerOS Service），后者实现时基本上完全覆盖（或继承）前者的方法 —— 除了创建 Create 与特殊 API 要调用音频子服务的API；一般都调用音频服务的 API 。

类图

我们用类图的形式，描述音频服务 Audio Servcie 的实现（实际上代码是用 C 语言实现的）：

• 结构体 audio_service_impl_t ，是内部私有数据。

  • .service_destroy: 销毁服务的回调函数。
  • .service_start: 启动服务的回调函数。
  • .service_stop: 停止服务的回调函数。
  • .service_connect: 连接服务的回调函数。
  • .service_disconnect: 断开服务的回调函数。
  • .callback_func: 事件处理的回调函数。
  • .user_cb_ctx: callback_func 的参数。
  • .user_data: 存放音频子服务的数据。

• public method 部分，是 Audio Servcie 的提供的 API 函数。这些函数的实现大部分都很简单:

  • audio_service_create() 的实现略微复杂一点，看这里 API 。
  • audio_service_destroy() 执行回调函数 .service_destroy 。
  • audio_service_start() 执行回调函数 .service_start 。
  • audio_service_stop() 执行回调函数 .service_stop 。
  • audio_service_connect() 执行回调函数 .service_connect 。
  • audio_service_disconnect() 执行回调函数 .service_disconnect 。
  • audio_service_set_callback() 设置回调函数 .callback_func 及 上下文 user_cb_ctx 。
  • audio_service_callback() 执行回调函数 .callback_func 。
  • audio_service_set_data() 设置变量 .user_data 。实际上大部分时候都是在 audio_service_create() 里设置 .user_data 。 此函数可能有缺陷 。
  • audio_service_get_data() 获取变量 .user_data 。

序列图

对像说明：

• xxx_app.c: 某个用户程序
• xxx_service.c: 某个音频子服务
• xxx_service_task(): 音频子服务的内部任务
• audio_service.c：音频服务

流程说明：

1. xxx_app.c 调用某个音频子服务 xxx_service_create()。
2. xxx_service.c 调用 audio_service_create(), 并会将 .service_destroy ， .service_start , .service_stop , .service_connect , .service_disconnect , 等回调函数作为参数的字段传入。 同时也会将自已的地址，作为 .user_data 参数字段传入。 若音频子服务需要创建内部任务，则会将内部任务函数作为 .task_func 参数字段传入。
3. audio_service.c 将上述回调函数和 .user_data 保存下来。若 .task_func 不为空(实际上是 .task_stack > 0)，则创建内部任务。
4. 若有需要，xxx_app.c 调用 audio_service_set_callback() 设置事件回调函数 .callback_func 。
5. audio_service_set_data() 此函数有缺陷，且实际上没有调用过。

10. xxx_app.c 调用 audio_service_connect()。
11. 若 .service_connect 不为空，则会被执行。

20. xxx_app.c 调用 audio_service_start()。
21. 若 .service_start 不为空，则会被执行。

30. 内部任务 xxx_service_task() 收到外部事件。
31. 内部任务 xxx_service_task() 调用 audio_service_callback() 。
32. 若 .callback_func 不为空， 则会被执行。

40. xxx_app.c 调用 audio_service_stop()。
41. 若 .service_stop 不为空，则会被执行。

50. xxx_app.c 调用 audio_service_discconect()。
51. 若 .service_discconect 不为空，则会被执行。

60. xxx_app.c 调用 audio_service_destroy(), 销毁某个音频子服务。

61. 若 .service_destroy 不为空， 则会被 audio_service.c 调用。

62. xxx_service.c 中止内部任务 xxx_service_task() 。

    DuerOS Service 是 60, 61, 62 流程。

注解

上述流程只表示一般做法。各音频子服务的实现，可能与上述流程并不完全一致。

API

• audio_service_create()



• audio_service_destroy()

• audio_service_start()

• audio_service_stop()

• audio_service_connect()

• audio_service_disconnect()

• audio_service_set_callback()

• audio_service_callback()

• audio_service_set_data()

• audio_service_get_data()

与音频子服务的映射

完全映射

同时包括了 回调函数映射 与 API映射 。

Audio Service 与 各音频子服务的映射

说明：

• BlueTooth Service 不是基于 Audio Servcie 实现的，与相差甚远，无法列出对应关系 。
• 黑色粗体与紫色粗体文字 ：用户可调用的 API 函数。
• 无调用 ：提供了API, 但在 ESP_ADF 中没有调用过。
• 内部API,用户不可调用 ：供音频子服务调用的API。
• 空函数：内部实现为空，或基本为空。
• .task_func ： 这不是 callback, 只是 audio_service_create() 的参数的一个字段。若这个字段非空，则会创建一个音频子服务的内部任务。
• audio_service_set_data() ：没有任何地方调用。实际上也 不能被调用 ，该函数修改的 .user_data 字段，在 audio_service_create() 中已经被赋值了。
• audio_service_get_data() ：为各音频子服务提供的内部 API，用户不应该调用。

回调函数映射

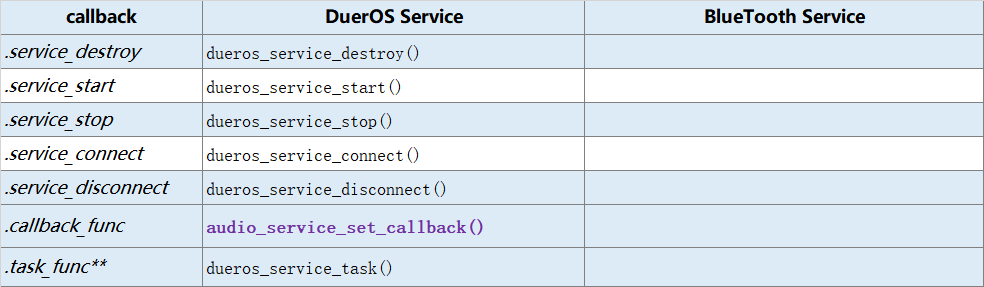

Audio Service 与 各音频子服务的回调函数映射

API 映射

Audio Service 与 各音频子服务的 API 映射

上表进一步说明了如下原则： 除了创建 Create 与特殊 API 要调用音频子服务的API；一般都调用音频服务的 API 。
